| 當前位置：網站首頁>> 產品中心>> 三和電機－壓力開關
型號：SPS-20

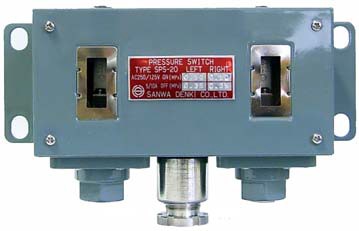

日本SANWA三和壓力開關SPS-20 (產地：日本)
產品詳細介紹：■ 使用流體
空氣, 氣體, 水, 油
■ 額定功率
AC250V 5A DC100V 1A AC125V 10A DC24V 5A
■ 使用溫度
-20 ～ +60℃
■ 接口尺寸
Rc1/4
■ 外形尺寸
|
|
■性能規格
1.操作壓力
A
B
C
D
下限調節范圍
0.007 ～ 0.10
0.05 ～ 0.25
0.20 ～ 0.55
0.5 ～ 1.0
上限調節范圍
0.027 ～ 0.17
0.08 ～ 0.30
0.25 ～ 0.75
0.60 ～ 1.25
開關壓力差
0.020 ～ 0.07
0.03 ～ 0.15
0.05 ～ 0.20
0.10 ～ 0.25
允許公差
±0.005
±0.01
±0.015
±0.02
耐壓力
1
2
2
2
設定標準
0.03 - 0.05
0.10 - 0.13
0.30 - 0.35
0.7 - 0.8
2.材質
標準材質
耐腐蝕性材質
主體部分
鋅合金隔膜
SUS304，SUS316
隔膜
不銹鋼蛇管
密封
NBR
FPM
蓋子
金屬機殼
開關主體
苯酚樹脂
彈簧
SUS304
接點
銀（標準），3μ 鍍金
3.接點構成
4.端口 ① － ②
OFF:增加壓力（圧力上升--OFF）
ON:降低壓力（圧力下降—ON）5.端口 ① － ③
ON : 增加壓力 （圧力上升--ON）
OFF : 降低壓力（圧力下降--OFF） 請連接6P端口。
